智能巡檢儀
關鍵字：智能巡檢儀,巡檢儀 |
HJ-XMDX智能巡檢儀與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。
一、智能巡檢儀技術指標：
基本誤差： 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號
采樣周期：0.5S
報警輸出： ⑴1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A
⑵1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A
變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下
二、智能巡檢儀特點：
1、 通道：
——大16通道點數可選（可屏蔽2-16通道中的任何一個通道）；
2、 輸入信號類型：
——各通道可任意設置（通過軟件設置和硬件跳線相結合的方式完成）；
3、 顯示量程和分辨率：
——各通道可根據需要分別設置量程范圍和小數點位數；
4、 報警方式：
——a.各通道統一設置報警值，共用繼電器輸出；
——b.各通道分別設置報警值，共用繼電器輸出；
——c.各通道分別設置報警值，獨立繼電器輸出（本方式需配分別報警控制盒）；
——d.各通道獨立雙色指示燈報警；紅色亮表示上限報警，綠色亮表示下限報警；
5、 模擬變送輸出類型和方式：
——a.變送類型：0-10mA、0-20mA、4-20mA可選；
——b.輸出方式：可選擇各通道測量值的平均值、大值或小值變送輸出；
可指定16通道中任何一通道進行變送輸出；所有輸出方式的變送范圍必須相同；
6、 顯示方式：
——雙排四位數碼管顯示；
7、 巡檢方式：
——a.手動巡檢：可按∧、∨鍵手動查看各通道測量值；2分鐘無按鍵操作回到自動
巡檢狀態。
——b.自動巡檢：儀表根據設定的顯示間隔循環顯示各通道的測量值，設定間隔為0.5秒-50秒，默認為1秒。以上兩種巡檢方式按>鍵進行切換。
8、 通訊方式：
——RS232或RS485方式可選，采用標準modbus協議，通用性強，可靠性高，詳見“巡檢儀通訊協議”；
三、智能巡檢儀按鍵說明：
SET鍵：設置鍵，長按此鍵進入設置狀態，在設置過程中，該鍵的作用為確認當前所設置的數據，并自動轉到下一菜單。
> 鍵： 參數設置時光標移位鍵，按鍵一次光標向右移動一位，到右邊一位時再按移位鍵則光標移到首位；在測量狀態下，此鍵作為手動巡檢和自動巡檢方式之間的切換。
△、▽ 鍵： 參數修改時用于增加、減少參數設定值；手動巡檢時用于切換當前顯示通道。
> 鍵 + △ 鍵：參數設置時返回上一菜單；
SET鍵 + △ 鍵：退出參數設置菜單；
四、智能巡檢儀參數設置：
在儀表運行狀態下，長按SET鍵（2S）即可進入設置菜單，此時顯示“CLK”，要求輸入密碼，鍵入“655”（可更新），再按SET鍵即進入參數設置。各按鍵功能及組合請見上述的“按鍵說明”。2分鐘內無按鍵動作則自動回到測量狀態。
五、智能巡檢儀型號說明：
| 型 譜 |
說 明 |
| HJ-XMDX |
|
智能巡檢儀 |
| 外型尺寸 |
A |
|
橫式160×80×125mm |
| T |
|
臺式320×120×250mm |
| 通道數 |
□□ |
|
0-64路，A規格儀表多24路 |
| 報警輸出 |
H |
|
各通道統一上限報警 |
| L |
|
各通道統一下限報警 |
| D |
|
各通道獨立報警（多8路） |
| 變送輸出 |
X1 |
|
4～20mA輸出 |
| X2 |
|
0～10mA輸出 |
| X3 |
|
1～5V輸出 |
| X4 |
|
0～5V輸出 |
| 通訊輸出 |
P |
|
微型打印機 |
| R |
|
串行通訊RS232 |
| S |
|
串行通訊RS485 |
| 供電電源 |
|
220VAC供電 |
| W |
|
DC24V供電 |
| 輸入信號 |
Sn |
見"輸入信號類型表" |

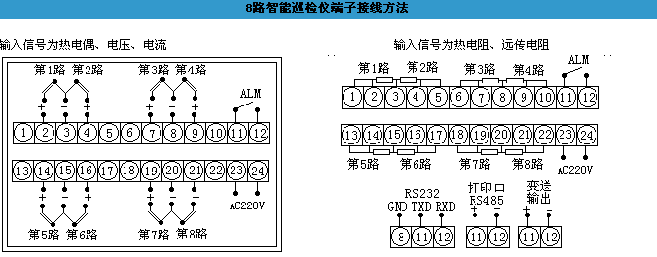

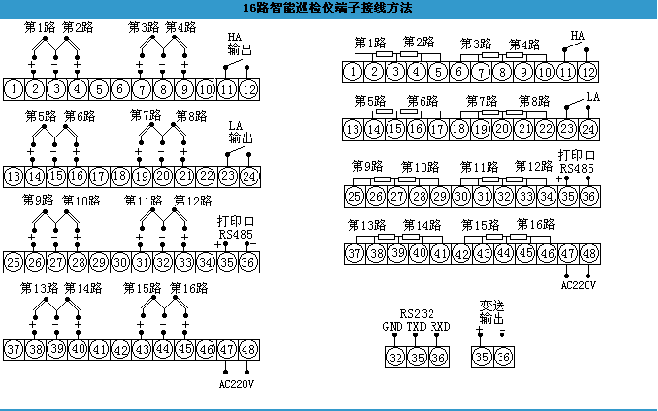

HJ-XMDX智能巡檢儀，橫式160×80×125mm ,輸入Pt100，各通道統一上限報警，帶RS485串行通訊供電電源220VAC。
